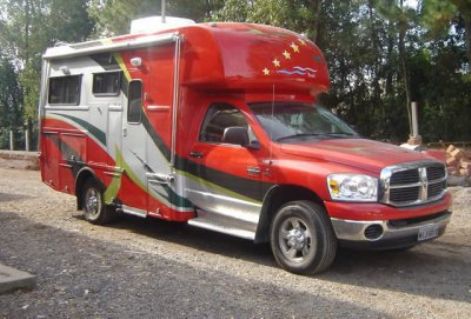

Um 4x4 pra Morar


Dois sonhos de qualquer aventureiro reunidos em um só produto: Um Motor Home completo que abriga um campista com cozinha, banheiro, sala e dormitório e ainda chega em qualquer lugar com sua tração nas quatro rodas.

O sonho existe e pode ser feito sob medida para o usuário. Confira as fotos e as especificações deste maravilhoso motor home.

Chassi: Chassi Cabine Dodge Ram – F-4000 ou outro 4×4

Dimensões em metros (CAL): 7,0 x 3,0 x 2,23

Especificação da carroceria: Estrutura principal da carroceria em tubos de metalão galvanizado, soldados, acabamento anti-ferruginoso, fechamento dos bagageiros em alumínio xadrez, vedação por silicone sikaflex, fechamento de bagageiros em fechadura com chave única, revestimento externo em chapa de fibra de vidro, isolação térmica, revestimento interno em chapas laminadas, frente e traseira em fibra de vidro, pintura personalizada.

Especificação Interna: Montagem de móveis com quadros e acabamentos em madeira maciça, marfim, cerejeira, frejó, etc. Demais peças em laminado, assoalho em compensado naval, revestimento do assoalho em cerâmica, porcelanato ou decorflex. Forração interna das paredes em decorflex ou courino, acabamento para o teto em laminado branco., pias e lavatórios com paredes em azulejo, detalhes em tecido e estofados. Altura interna de 1,90 (editável). Cama escamoteável sobre a cabine ou armários para equipamentos.

Instalações elétricas: Rede elétrica de alimentação externa primária com conversor de energia principal (12/110/220), abastecimento secundário por inversor de energia com banco de baterias sobressalente, abastecimento terciário opcional por gerador de energia a diesel ou gasolina, circuitos com proteção individual por equipamento.
Hidráulica: Tanques para água (potável, servida, detritos) em fibra de vidro projetados de acordo com a carga necessária. Propulsão por bomba d’água automática, água quente para os lavatórios e pias, sistema de tubulação flexível, monocomandos para controle de temperatura.

Equipamentos e opcionais: (ver ficha de montagem) instalação de equipamentos com acabamento, facilidade para manutenção, utilização de equipamentos de primeira linha, acoplagem e fixação personalizada para os ambientes, sistemas de vídeo e som interligados aos televisores e aparelhos de DVD. Antena de sinal aberto e SKY importadas. Sistema de nivelamento hidráulico., aquecimento de ambientes, equipamentos de lavanderia, garagem para veículos, outros.

Descritivo Detalhado:

DESCRITIVO PARA MONTAGEM DE MOTOR CASA MODELO ADVENTURER (4×4),
SOBRE CHASSIS CABINE FORNECIDO PELO CLIENTE.

CHASSIS SUGERIDOS PARA ESTE MODELO: Chassis para caminhão marca, modelo: Dodge Ram 2.500 (4×4); Ford F4000 (4×4); Agrale Marrua AM200 (4×4)

ANEXO 01:   ITENS DE SERIE E SERVIÇOS INCLUSOS NA MONTAGEM
01.    CARROCERIA
FERRAGEM BASE e ASSOALHO
•    Acabamento para a ferragem com tinta anti-ferrugem;
•    Assoalho em compensado naval 15mm;
•    Estrutura das tulhas em metalão galvanizado;
•    Fechamento das tulhas internamente com chapa de alumínio xadrez fixa com rebite de aço e vedada por silicone poliuretano;
•    Ferragem base em tubos de ferro galvanizado;
•    Instalação de piso decorflex padrão;
•    Pára-lamas com fechamento em chapa lisa galvanizada;
•    Solda Mig para interligação das bases de ferro com o chassi;
•    Vedação térmica do assoalho por manta de alumínio;
FORRO E SOBRE TETO
•    Aberturas para equipamentos vedadas com fibra de vidro;
•    Calhas em fibra de vidro para fechamento do teto com as laterais;
•    Estrutura do teto em madeira maciça e compensado naval;
•    Forração interna do teto em chapas de formidur branco;
•    Isopor para isolamento termico do teto;
•    Manta de fibra de vidro e resina recoberta com gel branco para acabamento;
•    Teto externo em compensado naval de 6mm de espessura;
FRENTE SUPERIOR E TRASEIRA
•    Armário em “U” na frente acima da cabine;
•    Frente para o motor home padrão Vettura modelo Adventurer em fibra de vidro, revestimento térmico em isopor, fechamento interno por compensado naval e acabamento em carpete, couro ou courino;
•    Pára-choque para o motor home padrão Vettura modelo Adventurer;
•    Traseira de motor home padrão Vettura modelo Adventurer, em fibra de vidro, revestimento térmico em isopor, fechamento interno pela parede de limitação traseira do veículo.
LATERAIS E ACABAMENTO
•    Amortecedor  para as tampas das tulhas;
•    Compensado naval 6mm de espessura para fechamento interno das laterais;
•    Courino bege para forração interna das paredes;
•    Emendas externas por perfis de alumínio;
•    Fechadura da porta de entrada, importada com chaveamento duplo;
•    Fechadura das tulhas marca Southco importada (chave única) e vedação com borracha;
•    Fechamento externo por chapas lisas de fibra de vidro;
•    Fixação das madeiras e compensados com parafusos para madeira e ferro, autoatarrachante;
•    Isopor para isolação térmico das laterais;
•    Laterais em tubos de ferro galvanizado, soldado;
•    Pára-lama para o motor home padrão Vettura modelo Adventurer circular;
•    Pintura externa em tinta PU ou mista com tinta poliéster (metálico), personalisada com desenho especialmente desenvolvido para cada cliente;
•    Porta de acesso em tubos galvanizados, revestido em fibra de vidro, com visor fixo vidro fumê;
•    Tampas das tulhas em metalão galvanizado tubular soldado revestida externamente por chapa lisa de alumínio;
•    Tampos das tulhas com dobradiça de latão inteiriça;

02.    JANELAS
•    Acabamento estofado para galerias das janelas;
•    Janelas e persianas nacionais 120×50 – 80×35, duplo acionamento, basculante e vidro de correr fumê, de acordo com o layout;

03.    MÓVEIS
•    Armários aéreos com fechamentos por porta em compensado e madeira maciça;
•    Debrum envolvendo o contato dos móveis com laterais do veículo nas partes aparentes e teto;
•    Divisórias dos móveis e peças em compensado;
•    Dobradiças italianas nos armários;
•    Fixação dos móveis por parafuso para madeira e adesivo;
•    Machetaria para os móveis;
•    Madeira maciça para quadros dos móveis, portas e acabamentos;
•    Móveis em madeira marfim;
•    Portas de armários baixos com dobradiças e fecho;
•    Portas internas com fechadura e chaves distintas;
04.    INSTALAÇÕES ELÉTRICAS e ILUMINAÇÃO
•    Cabo para entrada de energia (2x4mm) com conector padrão, 25m de comprimento;
•    Cabos flexíveis para rede elétrica com seção de acordo com as normas técnicas vigentes;
•    Conduite corrugado ¾” e ½” para passagem da fiação entre as paredes do veículo;
•    Disjuntores Siemens instalados em CD para os todos os equipamentos e circuitos do veículo;
•    Espelhos com tomadas e interruptores modelo Iriel branco;
•    Iluminação de tulhas, 12V com luminária acrílica, acionadas por botão de pressão;
•    Isolação e estanho nas conexões;
•    Lâmpadas dicróicas 12V, 110V ou 220V para a parte inferior dos armários;
•    Luminárias externas sobrepostas nas duas laterais do veículo oferecendo boa visibilidade a noite, duas na lateral direita  e uma na esquerda;
•    Luminárias fluorescentes em todos os setores do veículo com duas lâmpadas cada, uma 12V e uma 110 ou 220V, embutidas;
•    Rede de sinal de alerta quando engatada a marcha ré.
•    Tomadas para os equipamentos;
ILUMINAÇÃO VEICULAR
•    Break Light para a traseira.
•    Farolete para ré nos pára-lamas traseiros;
•    Lanternas padrão internacional, verde e vermelha;
•    Pisca retangular para os pára-lamas modelo Marcopolo;
•    Sinaleiras traseiras modelo Vettura, circulares;

05.    INSTALAÇÃO HIDRÁULICA, BOMBAS e TANQUES
•    Cano PVC 75mm, 40mm e 25mm para conexões de saída de água servida e detritos;
•    Conexões para as tubulações: emendas, terminais, registros e outros;
•    Conexões seladas com veda rosca, abraçadeiras e adesivo;
•    Descarga dos tanques, servida e detritos, por registro manual;
•    Duas Bomba d`água marca Schurflo 10L/s para os circuitos de água quente e fria.
•    Filtro para entrada de água potável no tanque fixo a bomba.
•    Mangueira para abastecimento de água potável 25m com conexões;
•    Mangueira para descarga de água servida 5m;
•    Mangueira para descarga de detritos 5m;
•    Mangueira transada 3/8” para conexões de água potável;
•    Tanque em fibra de vidro para água potável (uns 300lts.);
•    Tanque em fibra de vidro para água servida (uns 200lts.);
•    Tanque em fibra de vidro para detritos (uns 100lts.);
•    Obs: A capacidade dos tanques, é definida aproveitando o maior espaço disponível ou sobre pedido específico do cliente.

06.    INSTALAÇÕES DE GÁS E AQUECEDOR
•    Aquecedor automático de passagem Nordik 8L;
•    Botijão de gás GLP 13Kg;
•    Instalação de rede de gás para consumo do fogão e aquecedor de passagem em tubos de cobre Ø6mm e mangueiras para GLP com conexões anilhadas e abraçadeiras;
•    Válvula reguladora de pressão no botijão de GLP;

07.    COZINHA
•    Balcão da cozinha em madeira maciça e compensado;
•    Cuba retangular em inox 40x34cm;
•    Decorflex na parede da cozinha padrão;
•    Monocomando misturador italiano para a pia;
•    Tampo em granito padrão (Ornamental, Aqua Lux);

08.    LAVABO
•    Balcão do banheiro em madeira maciça e compensado;
•    Cuba em louça;
•    Decorflex na parede acima da cuba padrão;
•    Ducha higiênica para o sanitário, fria;
•    Espelho do lavabo acima da cuba;
•    Monocomandos misturadores italianos para a pia;
•    Sanitário Aqua Magic com pedal;
•    Tampo em granito padrão (Ornamental, Aqua Lux);

09.    BOX DE BANHO
•    Box com base revestida em fibra de vidro na cor branca;
•    Clarabóia com exaustor importada com exaustor e mosquiteiro marca Elixir;
•    Decorflex na parede do box padrão;
•    Ducha marca Jackwal regulável;
•    Monocomando misturador italiano para a ducha;
•    Porta do box em vidro temperado (blindex) transparente padrão Vettura;
10.    EQUIPAMENTOS DE SÉRIE INSTALADOS
•    Antena de TV marca Winegard – SKY, acionamento manual;
•    Base giratória para acento do carona;
•    Câmera com monitor colorido instalado no painel com função de inspeção e auxílio a manobras do veículo;
•    Chave faca para interligação opcional das baterias da casa com a bateria do veículo;
•    Cintos de segurança para motorista, carona e passageiros, com fixação de acordo as normas técnicas em vigor;
•    Colchão para dinete rebatível em cama D45;
•    Colchão para cama de casal D45;
•    Computador de bordo para verificação de nível dos tanques;
•    Condicionador  de ar Split 9.000Btu/h, quente e frio, para a sala;
•    Conversor de energia entrada 110-220V automática (13,8Vcc) Tecnomaster de 4KW;
•    Cortina Black Out para a cabine;
•    Degrau de acesso mecânico ou pneumático, revestido em aluminio xadrez acionado pelo freio de estacionamento.
•    Degrau de apoio fixo (ESTRIBO) para motorista e carona;
•    Engate de reboque, base fixa e apoio móvel com possibilidade de remoção quando fora de uso
•    Exaustor suspenso para o fogão marca Brastemp BGA60A;
•    Fogão dois queimadores, sem forno, marca Built preto;
•    Forno de Microondas Cônsul 18L;
•    Home Teather com DVD para a sala;
•    Inversor de energia entrada 12-24V, saída 110-220V automático Tecnomaster de 1KVA;
•    Refrigerador Consul 120Lts.;
•    Televisor 22” LCD para o quarto;
•    Televisor 22” ou 26” LCD acima da cabine ou no armário suspenso lateral da sala;
•    Toldo nacional com lona acrílica e braços em inox;
•    Uma bateria para inversor de energia de 150A/h;

11.    MÃO DE  OBRA
•    Documentação para homologação e emplacamento nos órgãos competentes.
•    Inclui alongamento ou encurtamento do chassis;
•    Inclui projeto personalisado desenvolvido especialmente para cada cliente;
•    Serviço de mão de obra para os ítens constantes acima;

ANEXO 02 – ITENS e SERVIÇOS OPCIONAIS com a respectiva instalação
(valores não inclussos no orçamento acima)
01.    Acionamento elétrico para o toldo =
02.    Aero Truck 24V no teto do quarto =
03.    Aquecedor de ambiente a gás, importado marca Suburban =
04.    Aquecedor tipo boiler de inox de 65lts. Aquecido pelo motor =
05.    Ar condicionado Coleman Importado 13.500Btu/h (de teto) (acrescentar) =
06.    Ar condicionado Split 9.000Btu/h, quente e frio para o quarto =
07.    Ar veicular na cabine =
08.    Avanço elétrico para cozinha externa =
09.    Azulejos e pastilhas no box e/ou cozinha =
10.    Base giratória para acento do motorista =
11.    Bateria auxiliar de 150 A/h =
12.    Box do banho totalmente construído em fibra de vidro sem emendas =
13.    Cabeçeira da cama de casal com acabamento capitoné cor bege =
14.    Claraboia com exaustor marca Elixir, com mosquiteiro no banheiro =
15.    Claraboia sem exaustor marca Elixir, com mosquiteiro na sala ou quarto c/u =
16.    Climatizador resfriar no teto do quarto =
17.    Cozinha externa, com fogão Built de duas bocas sem forno, cuba inox 40x34cm e tampo em granito =
18.    Descarga pneumática ou elétrica para os tanques de detritos e servida com comando no painel de instrumentos =
19.    Ducha externa para o veículo com monocomando, quente e fria =
20.    Estofamentos em couro (bancos e poltronas) =
21.    Fogão 04 bocas com forno (substitui o de duas bocas Built) =
22.    Forno elétrico Fischer Pratice Grill 44L =
23.    Freezer vertical 90 lts. (interno ou externo) =
24.    Gavetas dos armários com corrediças metálicas =
25.    Gerador Branco 4500 KVA Diesel, partida no painel de instrumentos =
26.    Gerador Branco blindado 6500 KVA Diesel, partida painel de instrumentos =
27.    Gerador Onan 6000 KVA Diesel, partida no painel de instrumentos =
28.    Granito das pias fora de padrão Vettura =
29.    Janelas e persianas importadas conforme Layout (acrescentar)=
30.    Máquina de lavar e secar roupa marca LG com abertura frontal =
31.    Niveladores elétricos com controle remoto de cinco comandos acionados separadamente =
32.    Niveladores hidráulicos com comando no painel de instrumentos, com cinco cilindros acionados separadamente =
33.    Painel solar 135W (2X) =
34.    Painel solar 85W (2X) =
35.    Pé de mesa da dinete com recolhimento elétrico =
36.    Pé de mesa da dinete com recolhimento mecânico (importada) =
37.    Persianas de aluminio nas janelas =
38.    Piso cerâmico ou porcelanato =
39.    Poltrona Flextell com regulagem elétrica importada =
40.    Porta auxiliar mosquiteiro com trava na porta de entrada =
41.    Porta do box em vidro temperado jateado, com molduras de aluminio =
42.    Radio CD com MP3 para o painel =
43.    Rebaixos do teto com iluminação indireta e acabamentos, posições de acordo com projeto =
44.    Refrigerador fora do padrão =
45.    Relé automático para interligação da bateria da casa com a bateria do veículo acionado pela chave de ignição do veículo =
46.    Secador de toalhas Secare na cozinha =
47.    Secador de toalhas Secare no banheiro (grande) =
48.    Segredo ou cofre para valores =
49.    Sistema de alarme interno e nas tulhas com sensores infravermelhos =
50.    Slide Out (sala lateral de abrir) =
51.    Tecidos fora do padrão Vettura =
52.    Televisor 22” ou 26” LCD instalado na tulha externa ou quarto =
53.    Toldo importado com lona acrílica (acrescentar) =
54.    Uma bomba d’ água para sistema de água mineral =

Itens opcionais a incluir no projeto
55.    Barzinho com portas de vidro jateado e espelhos =
56.    Beliche escamoteável =
57.    Cama de casal com colchão escamoteável na frente acima da cabine =
58.    Cama de casal de comprido 1,40 x 1,88 m =
59.    Despensa retrátil bipartida com espaço para vassoura =
60.    Dinete extensível para quatro lugares (quando cabível) =
61.    Garagem / bagageiro traseiro com capacidade para motocicleta =
62.    Poltrona individual do lado da porta de acesso =
63.    Portinha transparente para o conversor =




COMPARTILHAR

CEO e Editor do MaCamp | Campista de alma de nascimento e fomentador da prática e da filosofia. Arquiteto por formação e pesquisador do campismo brasileiro por paixão. Fundador do Portal MaCamp Campismo sonha em ajudar a desenvolver no país a prática de camping nômade e de caravanismo explorando com consciência o incrível POTENCIAL natural e climático brasileiro. “O campismo naturaliza o ser humano e ajuda a integrá-lo com a natureza.”
