Vidro Temperado

>>

O vidro temperado
O vidro temperado passa por um proceso especial de aquecimento (aproximadamente 700 graus), seguido por um brusco resfriamento, que o transforma em um material extremamente forte, resistente aos choques mecânicos e térmicos, conservando as características de transmissão luminosa, de aparência e de omposição química.

  Características do vidro temperado

Possui uma resistência de cerca de quatro vezes à do vidro comum, devido a um conjunto de esforços de tração e compressão gerados em seu interior pela têmpera, alem de maior segurança, pois ao romper-se apresenta fragmentos de pequenas dimensões e com arestas menos cortantes, reduzindo o risco de acidentes graves. Atraves de luz polarizada ou condições de luz natural difusa, pode ser observada uma malha no vidro causada pelas tensões internas.

Depois de temperado, o vidro não permite novos cortes, recortes e furos. Apenas operações leves e desenhos, mas isto reduz sensivelmente a resistência do material.
  Propriedades do vidro temperado

  Tensão de ruptura


Vidro Comum
Vidro Temperado
400 kgf/cm2
1500 kgf/cm2

  Resistência ao impacto


Vidro 6,00 mm
Bola de aço 900 g
Saco de areia 5000 g
Vidro Comum
0,2 m
0,8 m
Vidro Temperado
1,1 m
2,43 m

  Resistencia à flambagem

Um vidro temperado de 6 mm de espessura de 100 x 35 cm suporta uma carga axial de 1000 kg.

  Módulo de elasticidade

700.000 kgf/cm2.

  Peso específico

2,5 kg/m2/mm.

Resistência ao diferencial de temperatura

Resiste a uma diferença de temperatura entre suas faces de até 220 graus (o vidro comum rompe-se a diferença de 60 graus), porem não deve ser usado como porta contra-fogo.

Dados tecnicos

Dimensões máximas de fabricação – Norma ABNT


Espessura
Caixilhos (LxH)
Portas (LxH)
6 mm
800 x 1600

8 mm
1150 x 2200
1000 x 2200
10 mm
1400 x 2600
 1000 x 2200
Empenamento máximo da chapa em mm/m/L – Norma ABNT


Espessura     Autoportante    Caixilhos
6 mm    3 mm/m    4 mm/m
8 mm    2,5 mm/m    3,5 mm/m
10 mm    2,5 mm/m    3,5 mm/m
Nota: Empenamento é o máximo afastamento da chapa de vidro
em relação a um plano horizontal.

  Furos

O vidro temperado só pode ser furado antes da têmpera.
Tolerâncias para os diâmetros e localizações dos furos:
– Diametro mínimo = espessura da chapa.
– Diametro máximo = 1/3 da largura da chapa.

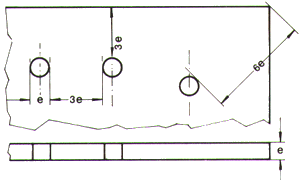

Posição dos furos:

– a distancia mínima entre a borda do vidro e a borda do furo deve ser 3 vezes a espessura da chapa.
– a distancia mínima entre a borda do furo e o canto é de 6 vezes a espessura da chapa.
– a distancia mínima entra a borda de dois furos deve ser 3 vezes a espessura da chapa.
