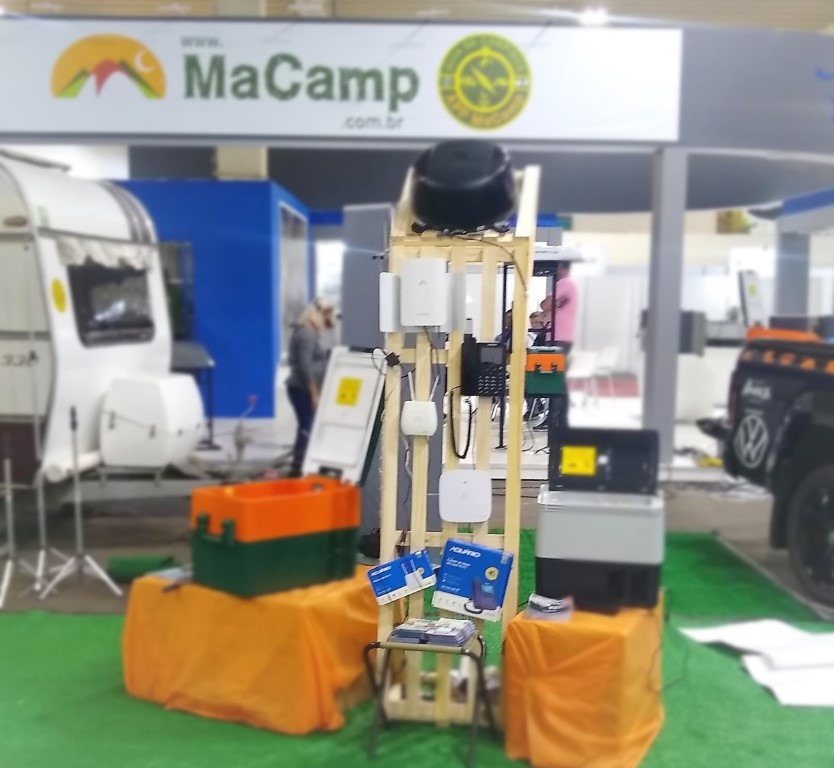

Em tempos onde a conectividade se faz imensamente importante para quem viaja ou vive a bordo, nosso trabalho em busca das soluções para internet em locais distantes continua. Foi em 2017 que iniciamos esta busca com a produção de alguns reviews que inclusive rechearam a pauta em exposição presencial em nossos estandes em feiras e eventos. Da marca AQUÁRIO já tivemos oportunidade de testar dois aparelhos “portáteis” que figuraram um artigo de review. Desta vez a Aquário fez questão de nos enviar o seu último lançamento de potência rural com seu modem externo modelo CPE-4000. Fizemos viagens e também utilizamos este em nossa propriedade rural em Paraty.
Em soluções específicas para o segmento “embarcado”, contar com aparelhos dedicados à internet rural demanda algumas adaptações no camping. Por isso, é importante entender as diferenças e peculiaridades de cada tipo de equipamento. No caso dos protagonistas do último review, a grande vantagem se dá pela portabilidade e praticidade na sua manipulação. Porém eles trabalham com antenas omnidirecionais e são de uso interno, necessitando de cabos e adaptações mais complicadas para o uso com antena externa. Apesar de amplificados e muito mais fortes que celulares e boxes, ainda não utilizam te todo o potencial do hardware. Já no caso do MODEM EXTERNO RURAL CPE-4000 da AQUÁRIO é o contrário. Trata-se de um equipamento mais complexo de ser manipulado e instalado, mas possui um posicionamento DIRECIONAL, onde apesar de demandar maior trabalho no apontamento dele em cada destino, a sua potência e entrega de sinal poderá ser bem superior aos demais já testados.
A ADAPTAÇÃO NOS RV’s: O CPE-4000 foi projetado para ser usado no telhado de casas de sítios e fazendas, possuindo uma carcaça a prova de intempéries. O problema é que num veículo ele estaria à prova de ventos muito mais sinistros devido ao deslocamento do carro, além de necessitar ser recolhido ou abaixado, deixando à exposição da chuva e poeira partes que não estariam vulneráveis quando fixos num telhado de uma casa. Portanto são duas as opções de uso do CPE em um trailer ou motor home: 1- Sendo montado, pendurado e direcionado, de preferência no teto do veículo ou até mesmo na barraca, a cada destino de suas viagens; 2- Sendo instalado internamente e bem protegido com uso de antena externa, esta sim podendo ser instalada permanentemente no teto do veículo, mas não sem necessitar de apontamento.
MODEM, NÃO ROTEADOR: É importante salientar que o CPE-4000 não é um roteador e sim um MODEM. Isto significa que ele fará a função de captar e transformar o sinal do seu chip (da operadora de sua livre escolha) e transmitir VIA CABO DE REDE (LAN) para um equipamento final ou para um roteador, caso se deseje compartilhar de maneira mais ampla. Portanto, caso você esteja pensando em ter um WIFI, precisará utilizar um roteador. Pode ser de qualquer marca ou da marca AQUÁRIO. Para isto, a empresa nos enviou o seu melhor modelo, o WEX-350.
POR QUE MODEM SE MEU CELULAR TEM ROTEADOR? A pergunta é recorrente quando falamos sobre o assunto e abordamos principalmente os custos dos equipamentos mais específicos. A resposta é simples e objetiva: – Não há comparação na capacidade de recepção e transmissão de dados quando falamos de um celular comum e estes aparelhos amplificados. Além de serem equipamentos dedicados exclusivamente a este serviço, possuem potencial muito superior. Não é incomum utilizarmos internet com velocidade e efetividade com os modems em certos locais onde o celular sequer consegue atingir o mínimo. Diante dos preços mais elevados, é comum também o público argumentar sobre os “boxes” ou modems das operadoras que muitas vezes são vendidos junto aos chips de planos rurais de dados. Neste caso, podemos afirmar objetivamente que, além dos modems rurais amplificados serem muito superiores em potência, ainda oferecem suporte a antenas externas e uma infinidade de ações e ajustes configuráveis, como exemplo de escolha de banda de frequência, tipo de antena, ajustes de WI-FI, aplicações de acesso a mensagens SMS atreladas ao chip e até mesmo funções de ligações de voz através de do acoplamento de um “telefone fixo”. Os boxes de operadoras são limitados, além de quase sempre serem bloqueados ou “desconfigurados” para outras operadoras.
UNBOXING: Chegando sempre por transportadora, os produtos estavam sempre bem embalados em nosso endereço em Paraty. Na primeira leva chegaram o Modem CPE-4000, o Roteador WEX-350, a versão mais recente do Celular de Mesa CA-42S 4G, A antena Full Band e o Cabo de 10m de antena. Posteriormente foram enviados: A antena CF-720 e cabo de 1m de antena externa. Tudo em suas devidas embalagens bem acondicionados e empacotados.
SOBRE O MODEM: Com tecnologia LTE categoria 4, ele funciona em 4G até 150Mbps de download e 50Mbps de upload. Ele também funciona em tecnologias 3G e 2G em todas as bandas disponíveis até então, desde os 700Mhz tão importantes para locais distantes, passando pelos 850Mhz, 900Mhz, 1800Mhz, 1900Mhz, 2100Mhz e 2600Mhz. O próprio aparelho é uma antena multibanda cuja carcaça está preparada para ficar instalada no tempo através de um mastro. Um defletor metálico que acompanha o produto faz a função de refletir as ondas que atravessaram o redor da antena, sendo convertidas para o receptor. Todo ele é alimentado unicamente pelo cabo de rede que será conectado. Por isso vemos a existência de um elemento chamado POE que concentra a alimentação elétrica, esta conexão RJ-45 com o modem, saída LAN e ainda uma RJ-11 para ligar um aparelho telefônico convencional. Todas as conexões, ajustes e também um display ficam em um compartimento protegido na parte de baixo do modem, onde existe uma tampa encaixável para total proteção após o término da configuração. Ali também existe um conector SMA para a ligação de uma antena externa opcional. Por fim, ali está o soquete do SIM – o chip da operadora que você escolher.
O POE: A fim de fazer com que o MODEM lá fora funcione conectado apenas via cabo de rede, a pequena caixinha (Power Over Ethernet) poderá permanecer dentro de casa e próxima à alimentação elétrica. Esta também é outra vantagem do sistema, já que o modem pode ficar até 100m distante do roteador e, caso isto aconteça, não será necessário mais 100m de cabo de eletricidade para alimentá-lo. No dispositivo existem quatro conexões e um LED. O primeiro ponto é a alimentação elétrica através de um plug padrão; Depois temos a saída POE que será o cabo de rede de conectores RJ-45 que será ligado ao Modem; A terceira conexão é a saída RJ-45 que distribuirá a internet; A quarta é uma conexão RJ-11, padrão de telefone “fixo” que permitirá a conexão de um aparelho tradicional (com ou sem fio) para usar a linha telefônica do chip; O LED indicador informa se o POE está alimentado.
A FONTE DE ALIMENTAÇÃO: Uma boa vantagem da adaptação desde tipo de MODEM no nosso universo campista e caravanista é que mesmo com o aparelho sendo acompanhado de uma fonte 110V/220V, o POE pode ser alimentado entre 12V e 24V de corrente contínua. Portanto poderemos ligá-lo na bateria do carro ou do caminhão de forma direta para que “nunca” fiquemos com a internet desligada por falta de energia. Para utilizarmos, poderá ser necessário cortar o cabo da fonte para aproveitar o plug de entrada ou então utilizar um cabo 12V de padrão “isqueiro” com o mesmo plug na outra ponta, o que é bem fácil de encontrar.
POSICIONADO DENTRO DO TRAILER: Nossa opção permanente de uso do CPE-4000 no trailer é deixá-lo guardadinho no baú de elétrica totalmente protegido, acomodado e ligado à bateria do trailer para inclusive já ir funcionando mesmo durante as viagens de deslocamento. Para isto, utilizamos uma antena full band externa instalada no teto e ligada através de um cabo. A antena possui um braço que é elevado e girado quando chegamos ao destino para que possamos posicioná-la na vertical, acima do nível da claraboia e dos painéis solares e também a fim de ser apontada para a direção da torre da operadora (ou a reflexão do seu sinal). Durante a viagem ela segue recolhida, com bastante limitação, mas não deixando de atuar continuamente.
POSICIONADO FORA DO TRAILER / MOTOR HOME: Quando estamos em locais onde a antena multibanda não é capaz de captar sinal de conexão, nos resta a opção de posicionar o MODEM do lado de fora, utilizando-o como antena atrelado ao defletor. Para isto podemos “pendurá-lo” no ferro do toldo, lateral do trailer ou mesmo no mastro da antena externa do veículo. Como ele possui antenas internas bem calibradas com as sete bandas de frequência que trabalha, pode ser mais efetivo dependendo do caso. Já houve casos em que a internet era imprescindível e esta solução acabou sendo viável para nós, apesar de mais trabalhosa no preparo.
LIGANDO NO ROTEADOR: Em se tratando de um modem, a única forma de se trabalhar sem um roteador seria conectar a saída LAN do POE diretamente no computador através do cabo de rede. Como desejamos distribuir a internet entre os celulares da família, tablets, Kindle, notebook e até mesmo smarTV, conectamos igualmente o roteador enviado pela AQUARIO, o WEX-350. Além de ser um roteador super potente, também tem a opção de ser ligado na bateria do trailer e se manter sempre ativo. Bastou ligá-lo ao MODEM (POE) via cabo LAN e configurar nossa rede WIFI privada, além de poder conectar aparelhos (como smarTV) via cabo. O WEX-350 é um roteador um tanto complexo para ser configurado pela primeira vez, porém oferece uma interface e configurações quase que profissionais.
DESAFIO DE NOSSA CONEXÃO: Antes de entrarmos em detalhes sobre as ligações e operações do CPE-4000 da Aquário, falaremos sobre o nosso maior desafio no quesito “internet”. Isto porque, viajando, temos pouco tempo e até necessidade para avaliar a longo prazo os reais desafios da conexão. Ou pega ou não pega. Já em nosso sítio na área rural de Paraty-RJ a necessidade e realidade são outras. Aqui nós necessitamos de internet e no nosso caso, a dificuldade foi quase determinante para não conseguirmos conexão. Foram meses testando aparelhos, antenas e chips. Uma experiência muito estranha foi conseguir alcançar torres de celular (TIM e VIVO) com até muito índice de sinal (abaixo dos -100dbm), mas sem conseguir conexão com a internet. Precisamos de muito tempo pra aprender que estávamos na verdade alcançando torres de Angra dos Reis, em visada direta de mais de 40km, não sendo possível fechar conexão, apesar de comunicar com a torre a índices muito palpáveis. No final das contas, fomos salvos pelo sinal da operadora CLARO, a única a ser “alcançada” por aqui, em visada refletida, mas de torres mais próximas (cerca de 15km). Diante do teste de todos os aparelhos da Aquário, o CPE acabou sendo a melhor opção, ligado à antena externa YAGI CF-720 e por meio de um cabo de 15m blindado com grossura dupla de 50Ω (modelo CF-220). Nossa realidade aqui é um 4G (LTE) de nível de sinal 73, com -101dbm em 700mhz. Travar a frequência foi fundamental para não haver oscilação (as vezes caía pro 3G e ficava sem conexão). Graças a ele podemos trabalhar em uma região distante.
FUNÇÃO BUSCA CEGA: Com tudo pronto, tanto dentro quanto fora, um dos principais diferenciais do CPE-4000 é ainda mais útil viajando do que numa instalação rural. Isto porque cada novo destino, teremos diferentes coberturas de operadoras, bandas de frequência e até mesmo tecnologias da internet móvel, como 4G, 3G e 2G. Através do display abaixo do próprio MODEM é possível fazer a “busca cega”. Com o botão dedicado a isso sendo acionado SEM NEHUM CHIP inserido no dock, o MODEM irá fazer uma busca de sinal naquela localidade. O resultado será uma listagem abreviada e intercalada das operadoras e seus devidos níveis de sinal. De posse disso, você poderá escolher o chip mais indicado dentre os disponíveis por você. É importante entender que o display mostrará uma série de operadoras em uma ordem de maior sinal para o menor. Porém, ela listará primeiramente um bloco da tecnologia 4G, depois a 3G e depois a de 2G. Por isso não se deve confundir quando, entre as listas de operadoras, aparecer no display simples, os números “46”, “36” e “26”. Na verdade quer dizer 4G, 3G e 2G e após cada uma a lista de operadoras disponíveis ordenadas pelo nível de sinal que será indicado após o nome.

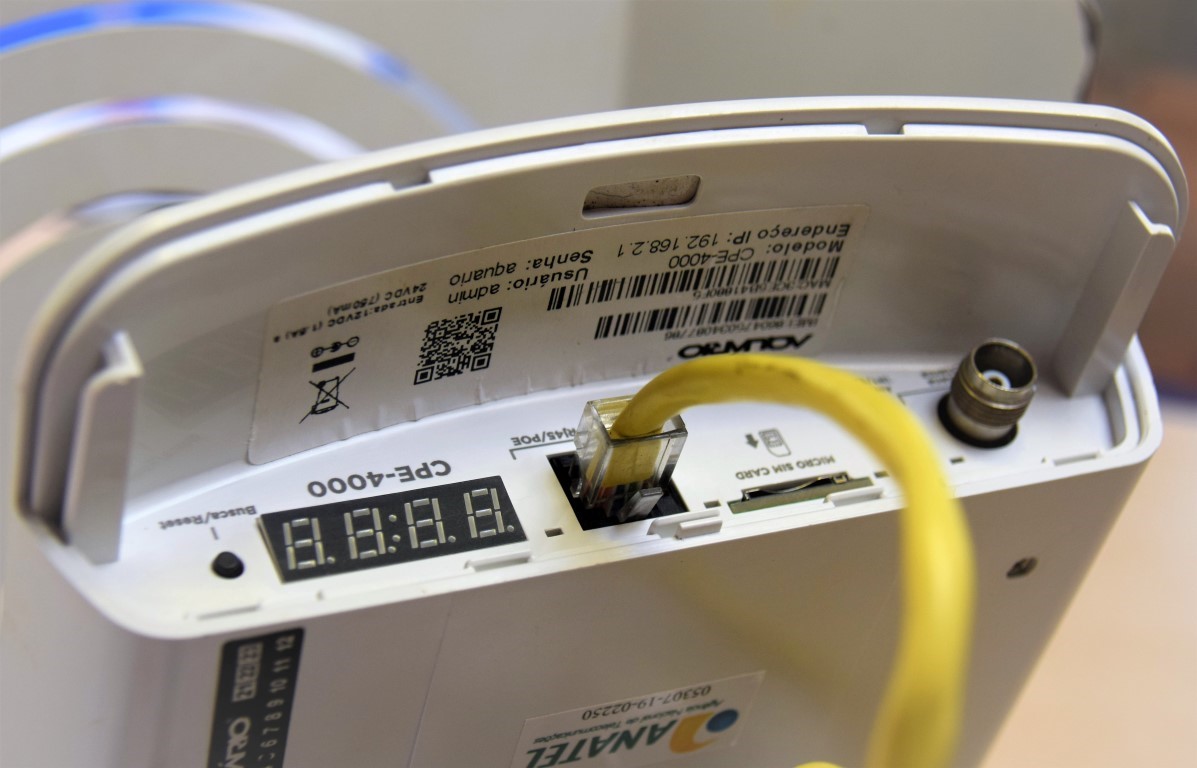

COMPLEMENTO DA BUSCA: Depois de chegada a conclusão da operadora escolhida, deve-se inserir o chip. É preciso muito cuidado neste momento, pois o encaixe é algo muito delicado. Principalmente quando o chip está adaptado aos diferentes tamanhos, o seu desencaixe poderá causar a avaria do sistema de acoplamento e contatos do SIM CARD e se perder o aparelho. Depois de inserido e lido pelo MODEM, usaremos o mesmo botão de busca cega para iniciar o apontamento do CPE. Tanto movimentando e direcionando o MODEM ou a antena externa para cima, para baixo, para o lado e para outro, o display indicará o nível de sinal simultâneo e um indicador sonoro auxiliará no trabalho. Quanto mais intermitentemente rápido o “pipipi”, maior o nível de sinal. Isto garantirá o melhor posicionamento possível daquele equipamento em relação ao ganho da torre e, consequentemente, qualidade da internet oferecida. Chegada à conclusão, deve-se fixar o modem ou antena para que não saia da posição com ventos, balanços ou outros esbarrões.
NEM SÓ O 4G: Estamos acostumados a pensar que somente o 4G é suficiente para atender às necessidades mais modernas da conectividade, mas nos enganamos. Conexões 3G são super possíveis de atingir velocidades de até 42Mbps de download e quase 6Mbps de upload em HSPA+, super suficientes para assistir streamings ou realizar calls ou video chamadas profissionais ou trabalhos de WEB. Algumas vezes, por questões de distancia ou posicionamento em relação às torres ou diferenciações de operadoras, é possível obter maior velocidade numa conexão 3G do que em uma 4G de alcance mais fraco. Vale a dica para se buscar as redes disponíveis nos destinos.
E O 5G? O aparelho CPE-4000 foi lançado antes mesmo da implementação do 5G e no manual nada fala sobre a tecnologia. Pode até ser que com uma atualização de firmware ele possa estar pronto para a tecnologia, porém para nós que viajamos, dificilmente faremos o uso desta. Isto porque, apesar do 5G oferecer velocidades, estabilidade e latência incríveis, as frequências utilizadas possuem alcance curto, sendo praticamente impossível chegar nos locais mais distantes e isolados que gostamos. Além disso, vivemos uma realidade onde os planos de internet móvel possuem franquias de dados muito pequenas. Em poucos minutos, conectados nas maiores velocidades possíveis do 5G, já seria possível estourar os gigabytes que temos direito nos planos tradicionais.
INTERFACE DE CONEXÃO: O MODEM CPE-4000 é um aparelho bastante preparado para aqueles que não entendem nada de tecnologia. Ele vem configurado para funcionar com chip de qualquer operadora e conectar automaticamente à melhor opção fundamental de serviço. Portanto, ligando os aparelhos, inserindo o chip e fazendo a busca do sinal, tudo estará em funcionamento. Porém a interface de administração do MODEM é muito completo e permite que uma pessoa mais preparada ou interessada, consiga turbinar a conexão ou até mesmo conquistar um sinal que não tenha sido possível anteriormente. Além de poder monitorar todo o processo de busca de sinal com auxílio inclusive de outros índices de qualidade de sinal e ganho, ainda é possível escolher parâmetros específicos, como tecnologia (4G, 3G ou 2G), faixas de banda de frequência, fazer configurações específicas de endereço de IP, Segurança de Firewall, funções de telefonia, SMS e diversas outras utilidades. O menu é bastante vasto. No nosso caso, geralmente quando encontramos dificuldades numa conexão satisfatória, utilizamos o recurso de travar a banda que mais entrega velocidade, independente da tecnologia. Por exemplo: Já configuramos o uso de uma rede 3G que oferecia maior velocidade com menos sinal, do que um 4G de sinal forte, mas muito oscilante. O contrário também, quando um sinal 4G distante se mostrava mais efetivo do que um 3G próximo que alternava em diferentes configurações.
ANTENAS EXTERNAS: Trabalhamos em nossos testes com duas antenas externas. Para o uso itinerante no trailer, utilizamos a AQUÁRIO CF-7000 Full Band, pelo motivo de cada destino existir um tipo de frequência sendo transmitida ou chegando. Já em nossa propriedade rural, utilizamos a CF-720, a maior e mais potente da marca para o 700Mhz. Ambos os modelos também foram enviados pela AQUÁRIO para este review. É importante salientar que a antena interna ou externa são OPÇÕES A SEREM ESCOLHIDAS INDIVIDUALMENTE através do botão no painel do MODEM ou no painel de administração virtual. Não é possível utilizar a antena externa em reforço à interna. Também é importante dizer que o CPE não possui tecnologia MIMO.
CF-7000: Como a cada destino temos um sinal diferente, a antena de sete bandas é bem vinda. É importante dizer que ela não é milagrosa. Isto significa que jamais será tão efetiva quanto uma antena de banda fixa e específica para aquela frequência. Como não podemos (nem queremos) levar 7 antenas diferentes, é melhor utilizar uma que trabalhe em todas, mesmo que com menor potência. A opção já se mostrou muito bem vinda, já que utilizamos diversas bandas e tecnologias dependendo do local. Seu melhor funcionamento é mesmo na posição vertical e bem elevada em relação ao teto do trailer, mas mesmo quando recolhida na horizontal, ainda é capaz de captar e transmitir internet durante nossos deslocamentos. É muito comum termos mais sinal no “WI-FI” vindo do sistema rural do trailer do que do próprio celular na cabine do carro.
CF-720: Em nossa propriedade rural, base para nosso trailer e também nossa casa, não há internet a cabo de banda larga. Portanto utilizamos as mesmas soluções que apresentamos nos reviews para obter internet. Como ali estamos fixos, já se faz mais efetivo o uso de uma antena de banda específica. Após chegarmos à conclusão (inclusive através do monitoramento e painel administrativo do MODEM) que devemos trabalhar ali na frequência de 700Mhz na tecnologia LTE (4G), passamos a usar instalada em um mastro fixo a antena da AQUARIO CF-720, que possui 2,10m de comprimento com elementos que captam os sinais dos 700Mhz. Ela fica direcionada, na polarização vertical, na melhor posição em relação à torre, ou em visada direta ou em sinal refletido no relevo). Os prometidos ganhos de 20DBi se mostraram bastante verdadeiros na prática. Com ela pudemos anular de vez os efeitos de oscilação de sinal, além de ganhar mais sinal no aparelho que se converte em mais velocidade da internet.
CABO DE ANTENA: Uma questão importante quando falamos sobre cabo de antena em telecomunicação é que, quanto mais longo o cabo, maiores as perdas de sinal. Portanto é imprescindível saber dosar. Existe a necessidade de um grande comprimento em caso de alcançar um posicionamento de antena em local distante onde as perdas de sinal são menos importantes dado o ganho que aquela posição aumentará. Outras vezes, poderá ser melhor utilizar um ou dois metros de cabo garantindo pouca perda do que um ganho pífio a mais, levando a antena para longe. Por isso fizemos usos e testes de cabos de diversas características enviados pela AQUÁRIO ou que tínhamos a disposição. Eram eles: 15m finos, 15m blindado (grossos), 10m finos e 1m fino. Toda esta relação explicada acima se fez verdadeira em nossos testes na prática. A grande verdade é que são tantas as constantes diferentes em cada local e realidade que quanto mais conhecimento, variedade e quantidade de equipamentos será mais possível uma combinação de sucesso.
TELEFONE “FIXO”: No trailer, mantemos um velho aparelhinho de telefone com fio fixo para o caso de alguma urgência. Como optamos por um chip de dados de internet que não inclui telefonia de voz, não utilizamos este recurso nas viagens. Porém, em caso de primeira necessidade, podemos utilizar nosso chip de telefone celular no modem e alcançar o sinal que o celular não atinge para fazer ligações através do velho telefoninho. Através do conector RJ-11, uma linha telefônica fixa é emulada. Tirando o telefone do gancho, ele “dá linha” e é só discar os números e aguardar a ligação completar.
ROTEADOR WEX-350: Optamos pelo modelo devido à sua potência e proposta de desempenho. Ele possui uma configuração um tanto mais complicada exigindo algumas configurações mais específicas, principalmente quando falamos do acesso via IP. Porém a quantidade de recursos customizados e alcance do sinal de WIFI fazem toda a diferença.
CONEXÕES DO WEX-350: O roteador bruto possui um POE próprio que acompanha o produto, mas também pode ser ligado direto no 12V graças à entrada independente de alimentação dC. Isto facilita muito e nos deixa com bastante liberdade para alimentar o aparelho. Além da entrada WAN, possui mais uma saída LAN em conectores RJ-45. Além do botão de reset de fácil acesso, possui mais dois LEDs indicadores, além do LED principal de status na parte de cima da carcaça.
CONCLUSÃO: O CPE-4000 é sem dúvida uma solução que mora no nosso trailer e fica disponível entre às demais. Quando estamos em locais onde sinal de internet é abundante, optamos pelo uso do MD-4000 pela sua praticidade e portabilidade, não demandando nenhum apontamento de antena ou demais configurações. Já quando ele não nos entrega o que desejamos, partimos para usar o CPE sempre começando pelo uso interno + antena e, caso não tenhamos sucesso, posicionando o mesmo do lado de fora como antena principal. É muito comum sermos questionados em certos locais ou campings de “Como vocês conseguem conectar internet aqui???”. Isto aconteceu uma ocasião em um camping conhecido “por não ter internet” enquanto nossa filha fazia uma aula-online durante a pandemia.
TESTANDO A GARANTIA: Diante de uma dificuldade técnica, onde aprendemos que é possível conectar uma torre tão distante que é capaz de fechar nível de sinal, mas não ter conexão fechada com a operadora (mais de 45km de distância), passou por nossa cabeça em o CPE-4000 ter vindo com defeito. Na tentativa de averiguar, tivemos a oportunidade de testar o serviço de garantia da AQUÁRIO. Facilmente após a tratativa com o pessoal do SAC e depois com o suporte técnico, foi gerado um código de ordem de postagem nos correios onde enviamos sem custo o aparelho de volta para a sede da empresa. Após a averiguação, foi nos remetido novamente até chegar em nossas mãos.
CARACTERÍSTICAS: CÓDIGO DO PRODUTO: CPE-4000; ACEITA CHIP: Sim; FREQUÊNCIAS DE OPERAÇÃO: 700, 850, 900, 1800, 1900, 2100 e 2600MHz; GANHO ANTENA REMOVÍVEL: 3 dBi; FUNÇÃO ROTEADOR: Não; CONECTOR PARA ANTENA EXTERNA: TNC fêmea; TECNOLOGIA WI-FI: Somente por cabo; INJETOR POE: 3 em 1 (alimentação, dados e voz); LOCAL DE INSTALAÇÃO:Externo; BOTÕES: Reset – Busca cega; REFLETOR: Acompanha 1 para potencializar o sinal; LTE (CAT.4): Download em até 150Mbps e 50Mbps de Upload; POLARIZAÇÃO: Vertical; INFORMAÇÕES EM DISPLAY: Multifuncional, operadora, sinal e tecnologia; ALIMENTAÇÃO: Adaptador POE DC-24V (bivolt); TIPO DE APARELHO: Modem 4G sem Wi-Fi; SENSIBILIDADE RX: -95 dBm; IMPEDÂNCIA: 50 Ohms; POTÊNCIA MÁXIMA: 28dBm – 650mW; CONTEÚDO DA EMBALAGEM: Modem Externo. Refletor. Injetor PoE. Fonte de energia. Cabos de rede e telefônico; Adaptador SIM Card. Acessórios de instalação e abraçadeiras. Manual de instalação e uso; CÓDIGO DE HOMOLOGAÇÃO ANATEL:
05307-19-02250; PESO DO PRODUTO: 1,1Kg
PREÇO: Na ocasião deste review o preço do Modem pela internet variava dos R$ 528,65+FRETE aos R$ 752,17+FRETE. Na loja oficial da Aquário o valor era de R$ 699,90 com opções de frete grátis “normal” ou pago (R$ 47,88) “expresso” para nosso endereço.
ONDE COMPRAR: Nos milhares de sites e lojas físicas pelo Brasil ou na loja virtual própria da AQUÁRIO.
REVIEW – PRODUTO: Este equipamento foi enviado pela AQUÁRIO que confiou no know-how do MaCamp para testar seus produtos na seção de Reviews. Testes foram feitos com aplicação em um trailer KG-330, em um Motor Home Turiscar e numa propriedade rural em Paraty. Também durante viagens percorrendo os Estados de RJ, SP, PR e MG.
